設備管理の現場では「ランプが点かない＝球切れ」と思いがちです。もちろん球切れのこともありますが、実際には 制御条件が成立していない、上流側で電源が遮断されている など、もっと根が深い原因が隠れていることもあります。
今回経験したのは、空調インバータ制御盤の停止ランプ不点灯です。調査を進めた結果、原因は球切れではなく、停止時に上流側MCでインバータ一次側電源を遮断する構成になっていたことでした。
- 停止ランプ（表示灯）が点かない時の切り分け手順（球切れ vs 電源・制御）
- MC（マグネットコンタクタ）でコイル電圧が0Vの時に疑うべきこと
- インバータ表示が消灯している時の確認ポイント
- 制御図（シーケンス）を「上流へ追う」コツ
- 設備管理と電験に共通する「電源→条件→負荷」の考え方
この記事では、実際の調査の流れをもとに、「症状 → 測定 → 制御図 → 上流確認」の順で解説します。似た症状で悩んだときの “型” として使えるように、一般化した手順も追加しました。
📌 先に結論（この事例のポイント）
- 停止ランプ不点灯でも、まずは球切れ断定しない
- 表示灯は「結果」で、根本は電源が来ているか（電圧測定）
- インバータの表示消灯は一次側電源断のサインになりやすい
- MCが吸い込まない時はコイル電圧を測る（0Vなら上流条件）
- 制御図は上流に戻るほど真実に近い（別盤・別系統がある）
停止ランプ不点灯に気づいた状況（表示灯が点かない）

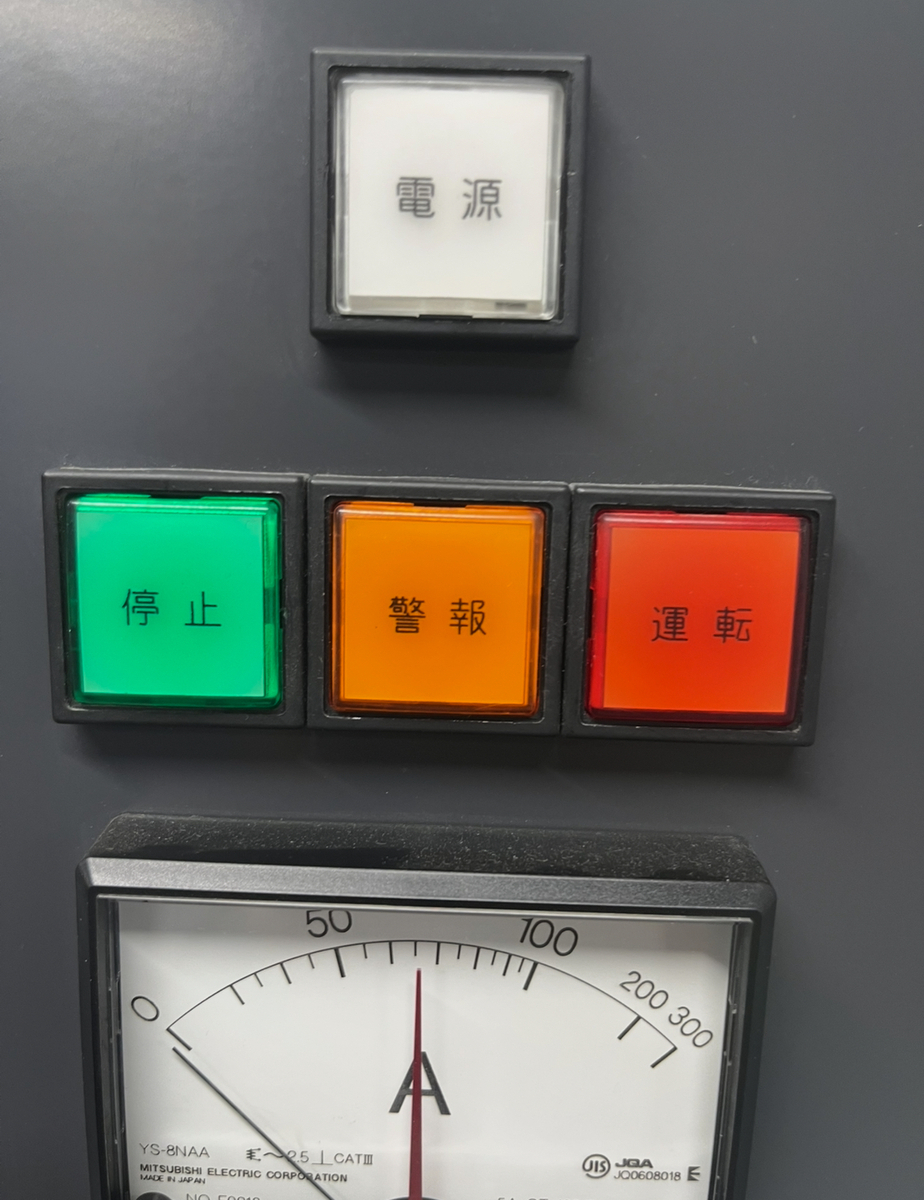

空調が停止しているにもかかわらず、盤面の停止ランプが点灯していない状態でした。
一般的には、
- 運転ランプ：消灯
- 停止ランプ：点灯
という表示になることが多いので、最初は「球切れでは？」と考えました。
表示灯（運転・停止ランプ）はあくまで「結果」を表示しているだけで、原因は別にあります。ここで“球切れ”と決め打ちすると、上流側の遮断やインターロック不成立を見逃す可能性があります。
まず疑った「球切れ」：表示灯トラブルの基本確認
停止ランプ不点灯時は、まず次の基本確認を行いました。
- ランプの外観確認（焦げ・割れ・緩み）
- 端子緩み確認（振動で緩むことも）
- 他表示灯との比較（同系統で同時におかしくないか）
- ランプ端子での電圧測定（ここが最重要）
この段階で切り分けたいのは、次の2択です。
- ランプ（表示灯）自体が悪いのか
- ランプへ電気が来ていないのか（上流・制御の問題）
設備管理では、ここを早く切り分けられるほど復旧が早いです。「球切れ交換しても直らない」が一番もったいない動きになります。
電圧測定で分かったこと（0V・低電圧の意味）
今回の操作回路はAC200V系統でした。停止ランプ端子を測定すると、期待していた電圧が来ていませんでした。
さらに運転ランプ側も確認すると、低電圧で不安定な状態でした。
- 正常電圧が出ている → ランプ不良（球切れ・LED不良）の可能性
- 0V → 上流側遮断、インターロック不成立、電源断を疑う
- 低電圧 → 接点不良、片側断線、別系統から回り込み、誤結線なども疑う

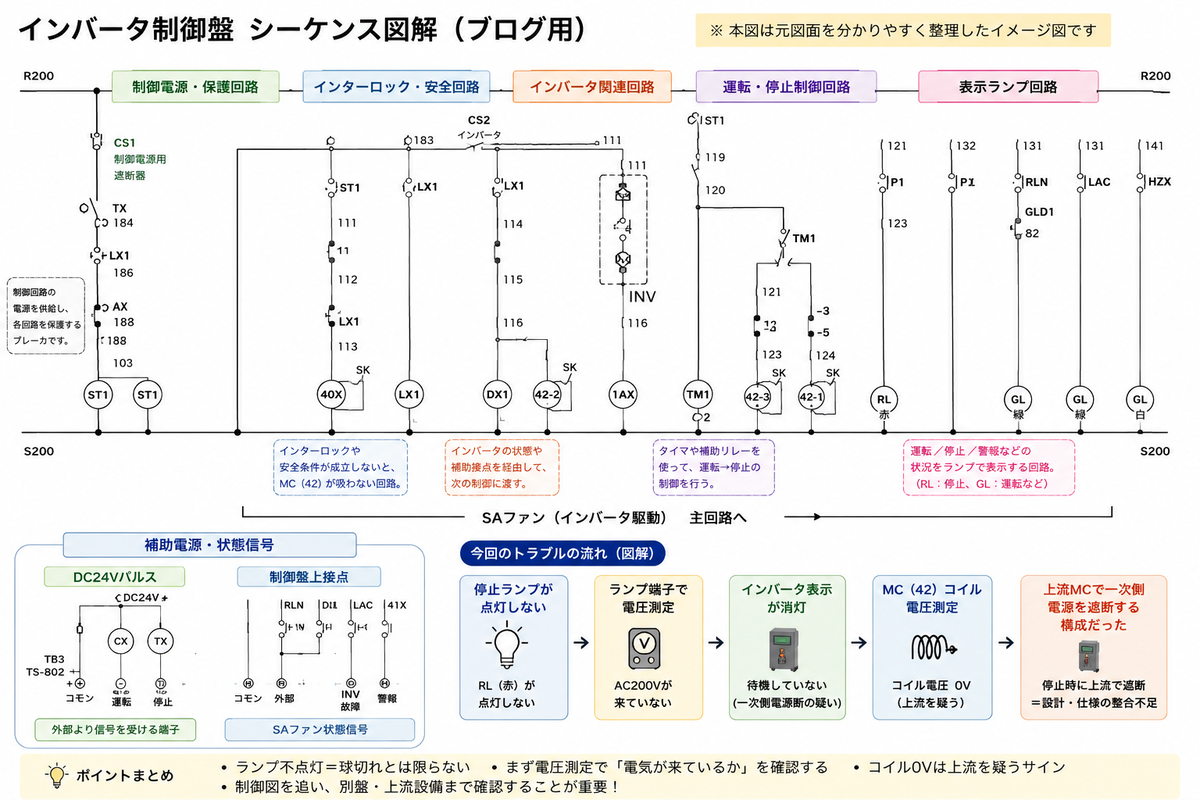

今回の異常の流れ（図解）
測定した時点で「球切れ」の線はかなり薄くなりました。次は、表示灯よりも “本体がどうなっているか” を見ます。
インバータ表示が消灯：本当に見るべき違和感

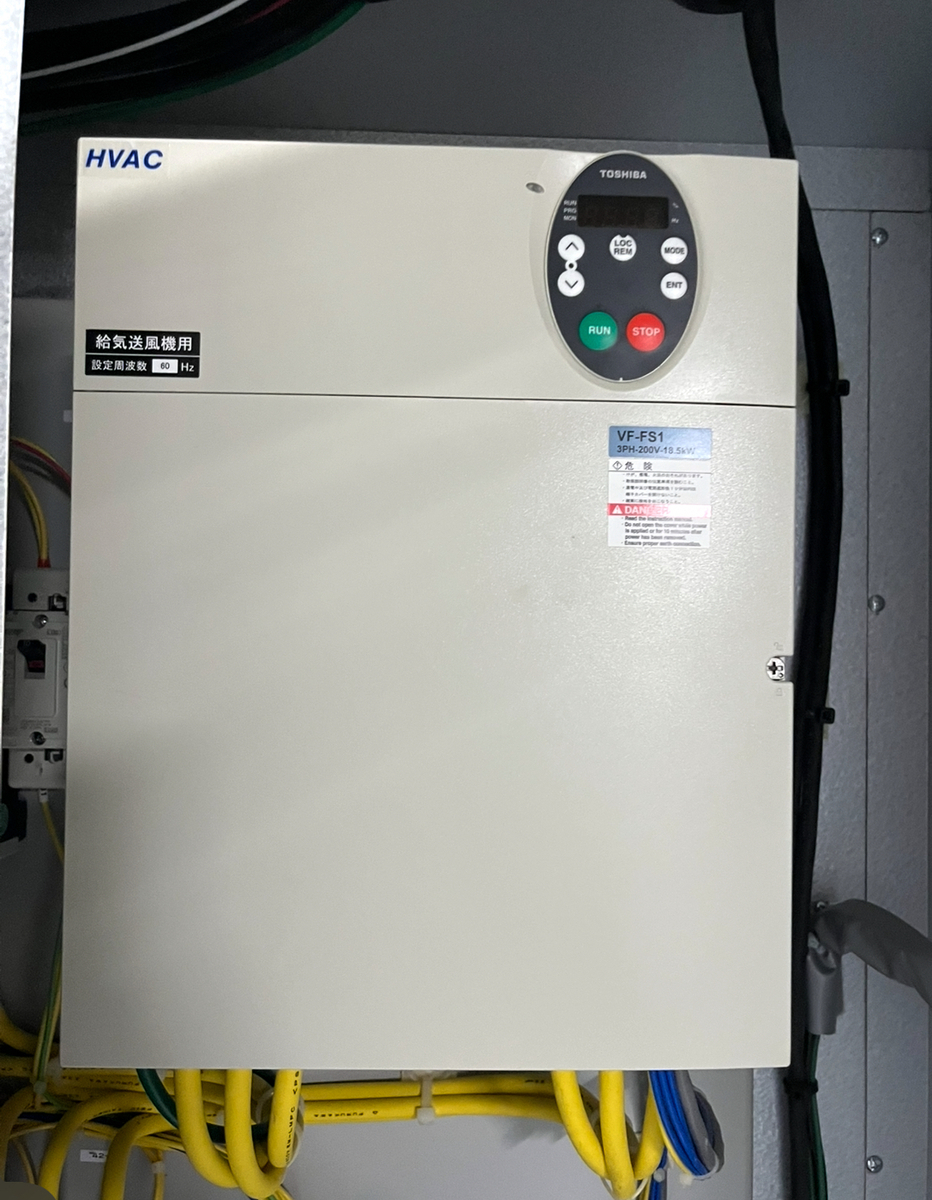

次にインバータ本体を確認すると、操作パネル表示が消灯していました。
通常、インバータは停止中でも一次側電源が入っていれば待機表示（点灯）していることが多いです。つまり、この時点で疑うべきは次の方向です。
- 一次側電源断（上流側で落ちている）
- 上流側遮断（MC・ブレーカ・保護協調など）
- 接点不良（通電すべき接点が通電していない）
設備管理では「小さな症状」に引っ張られがちですが、今回は停止ランプ不点灯よりも、一次側電源に触れそうな“消灯”のほうを優先して追うべきでした。
MCコイル0Vを確認：MC不良ではなく条件不成立

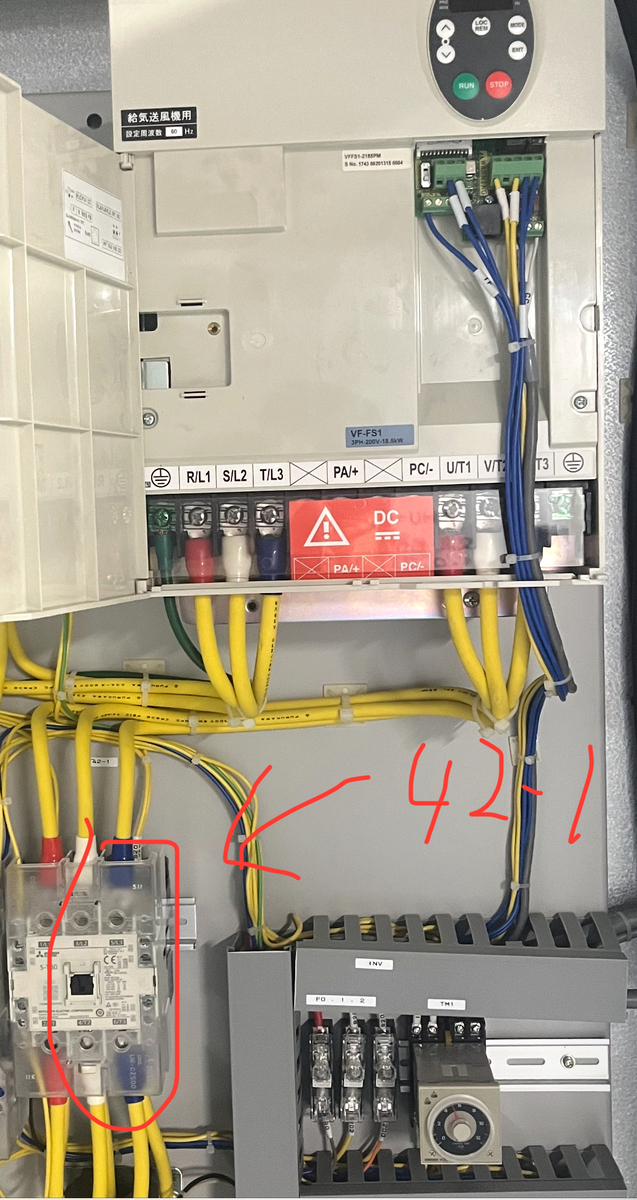

盤内のMC（42番系）を確認すると、MCが吸い込んでいませんでした。ここで「MC故障では？」と考えがちですが、大事なのはコイル電圧測定です。

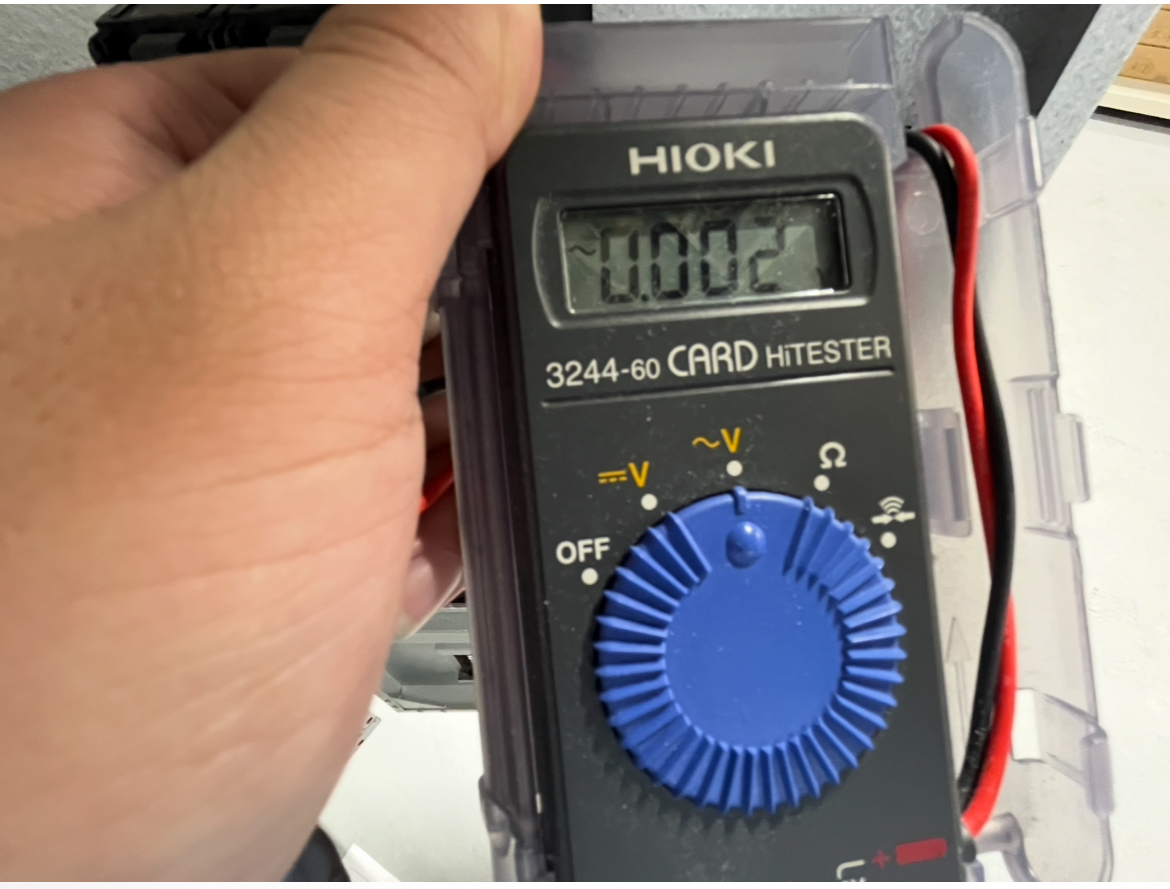

実際に測定すると、コイル電圧は0Vでした。つまり、MCそのものが悪い可能性より先に、MCを動かす条件が成立していない状態だと判断できます。
コイル0Vは「負荷（MC本体）」より先に「電源・条件・接点（インターロック）」を追うべきサインです。
この “コイル0V” を確認できたことで、調査の方向がはっきりしました。ここからは図面（制御図）を使って、電源がどこで消えているかを追います。
制御図（シーケンス）を上流へ追う手順
ここから制御図を確認しました。制御回路を追うときは、次の意識が重要です。
- 現在地を見失わない（線番・端子番号・ページ番号をメモ）
- どこで電圧が消えたかを探す（測定しながら）
- 消えた地点から上流へ戻る（接点→電源へ）
今回は端子番号や線番を追いながら、「どこまで電気が来ているか」を確認しました。設備管理では、制御図が読めるとトラブル対応のスピードが大きく変わります。
- 表示灯が点かない → 表示灯端子で電圧
- 電圧がない → その電源の供給元（接点・ヒューズ・トランス）
- MCが吸い込まない → コイル端子で電圧
- コイル0V → インターロック（a接点/b接点）を上流へ
- 盤内で完結しない → 別盤・別系統の可能性を疑う
メーカー問い合わせで仮説を確定させる

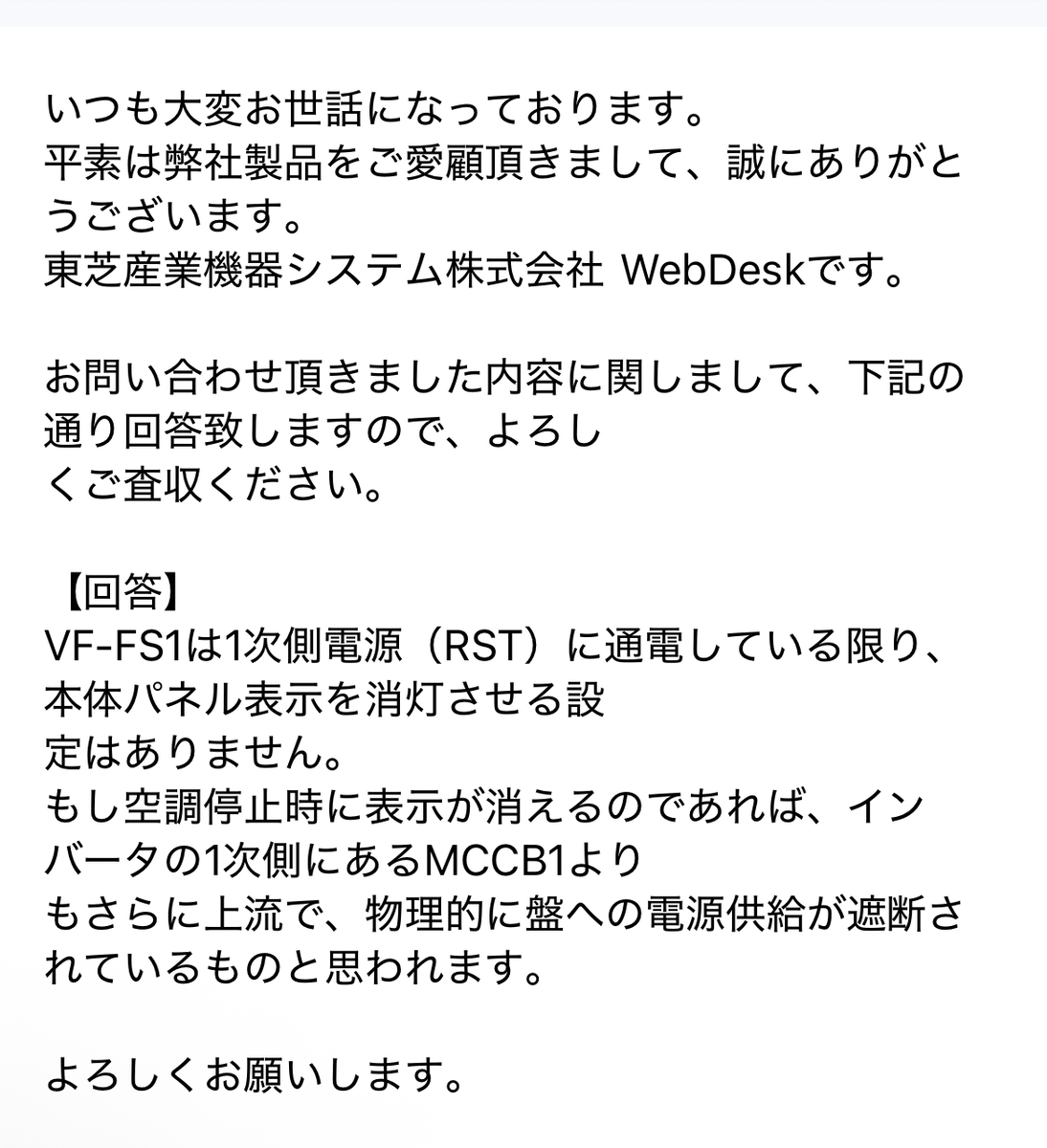

インバータメーカーへ問い合わせたところ、
「一次側電源が入っていれば、通常は表示が消灯しない」
とのことでした。これにより、一次側電源断の可能性がさらに高まりました。
設備管理では、メーカー問い合わせは「最終手段」というより、仮説の確認として使うと早いです。今回も “表示消灯＝一次側電源断” の方向が固まりました。
別盤の上流MCが原因だった（一次側電源遮断の構成）
最終的に分かった原因

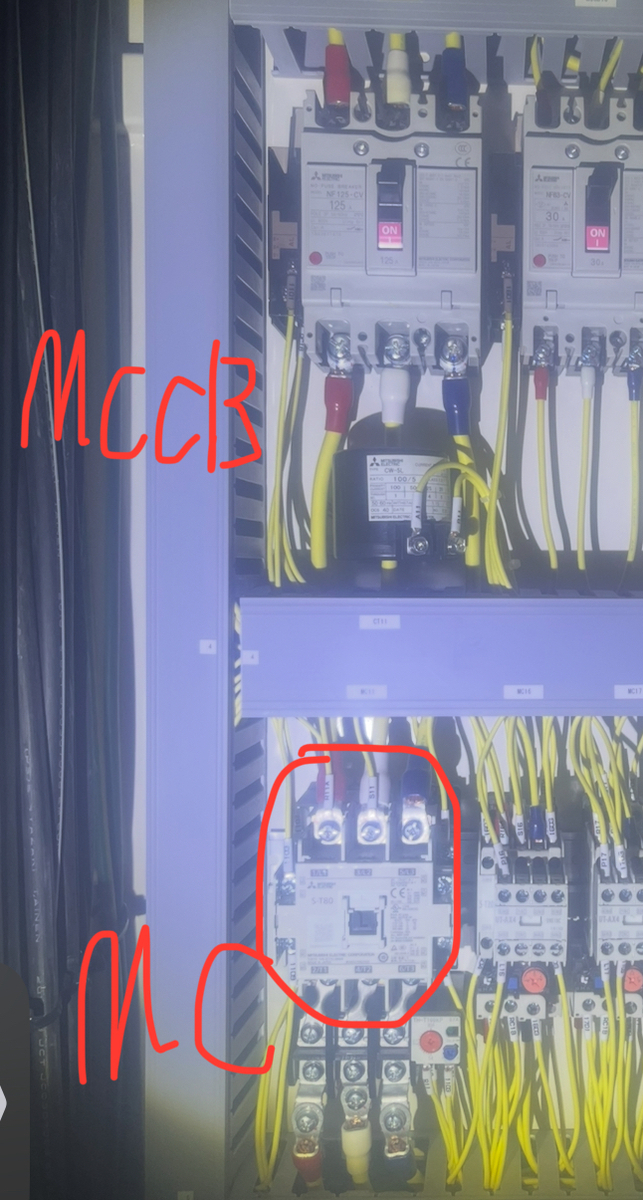

調査を進めると、別盤に空調系統のMCが存在していました。そして停止時にそのMCが落ち、インバータ一次側電源を遮断する構成になっていました。
その結果、インバータは待機状態にならず、表示も消灯していました。
つまり今回の停止ランプ不点灯は、単純な球切れではなく、制御構成と表示仕様（運用の期待）の不整合が表面化したものだったのです。
「盤の中だけ見て終わり」にしていたら、原因に辿り着けませんでした。制御は想像以上に “別盤” につながっています。ここが設備管理の難しさであり面白さでもあります。
結論：設計・仕様の整合不足（表示の期待値がズレる）
最終的に、
- 停止時に一次側電源を遮断する構成
- 停止中でも表示（停止ランプ点灯／インバータ待機表示）を期待する運用
が噛み合っていない状態でした。つまり、設計・仕様・運用の整合不足の可能性が高いと判断しました。
「異常」ではなく「そういう仕様」だった、というケースも設備ではよくあります。ただし、現場の人が誤認しやすい仕様なら、ラベル表示や運用ルールの見直しで事故・無駄工数を減らせます。
今回学んだこと（設備管理×電験の共通点）
設備管理の視点
- ランプ不点灯はまず電圧測定（球切れ断定しない）
- MCが動かない時はコイル電圧確認
- 盤だけでなく上流設備も疑う（別盤・別系統）
- 小さな異常を放置しない（後で大きなロスになる）
電験の視点
- 回路は「電源→条件→負荷」で追う
- a接点・b接点、インターロックの意味を実感できる
- 制御図読解力が重要（線番・端子番号・ページの往復）
- 仕様確認から原因を逆算する考え方が大切
「ブレーカーONだから大丈夫」と思い込んでいたことです。実際には、さらに上流側で一次側電源が遮断されていました。
よくある質問（FAQ）
Q1. 停止ランプが点かない時、最初にやるべきことは？
まずはランプ端子で電圧測定です。電圧が正常ならランプ不良（球切れ等）の線が濃く、0Vなら上流（制御条件・電源）を追う方向になります。
Q2. MCが吸い込まない＝MC故障ですか？
いきなり故障と決めず、コイル電圧を測るのが先です。コイル0Vなら、MCを動かす条件（インターロック）や上流電源が成立していない可能性が高いです。
Q3. インバータの表示が消灯している時の考え方は？
機種にもよりますが、「停止中でも一次側電源が入っていれば表示は点く」ことが多いです。消灯しているなら一次側電源断や上流遮断を疑い、一次側の系統を追うヒントになります。
Q4. 盤内で原因が見つからない時は？
設備は別盤・別系統にまたがることが多いです。制御図の線番・端子番号を頼りに上流へ追い、場合によっては「別盤のMC」「別系統の遮断」を疑います。
まとめ
今回は、空調インバータ制御盤の停止ランプ不点灯を調査した結果、停止時に上流側MCでインバータ一次側電源を遮断する構成が原因だった事例を紹介しました。
- 停止ランプ不点灯＝球切れとは限らない
- まず電圧測定で切り分ける
- MCコイル0Vは上流側を疑う
- 制御図は「上流へ」追う
- 別盤・別系統の存在も考慮する
設備管理では「なんとなく」ではなく、測定・図面・条件確認が非常に重要です。電験の勉強でも制御回路やインターロックは頻出なので、今回の経験は実務と資格勉強がつながる良い学びになりました。
