消防設備士甲種4類実技試験の対策まとめ｜鑑別（写真問題）と製図のポイント

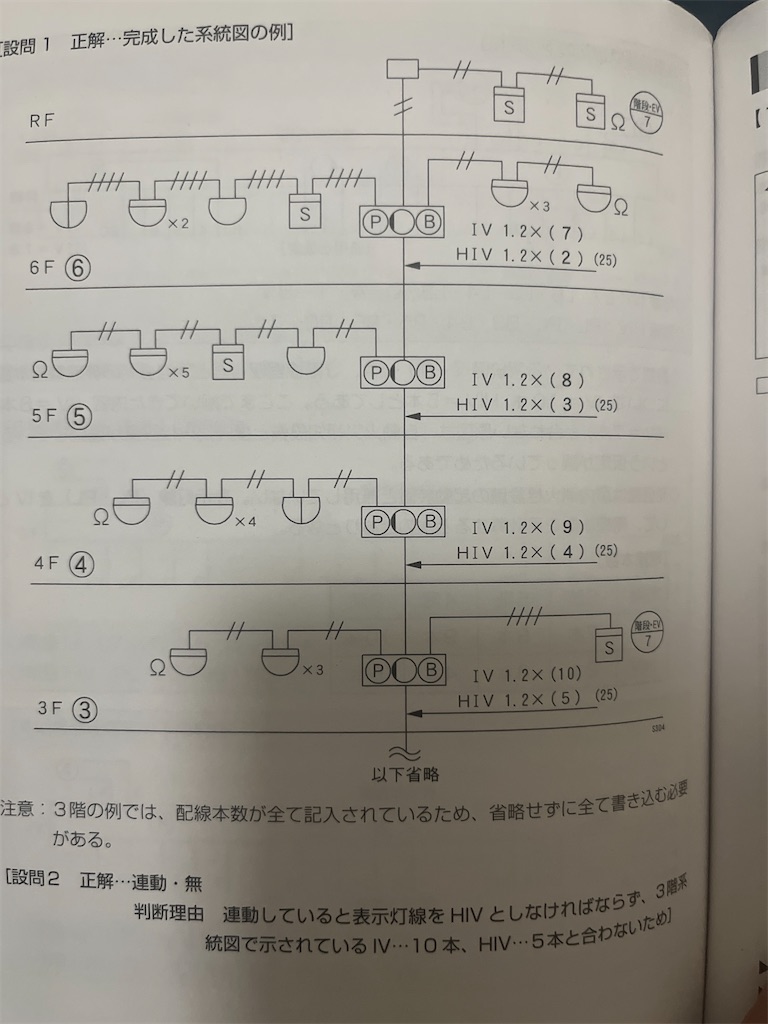

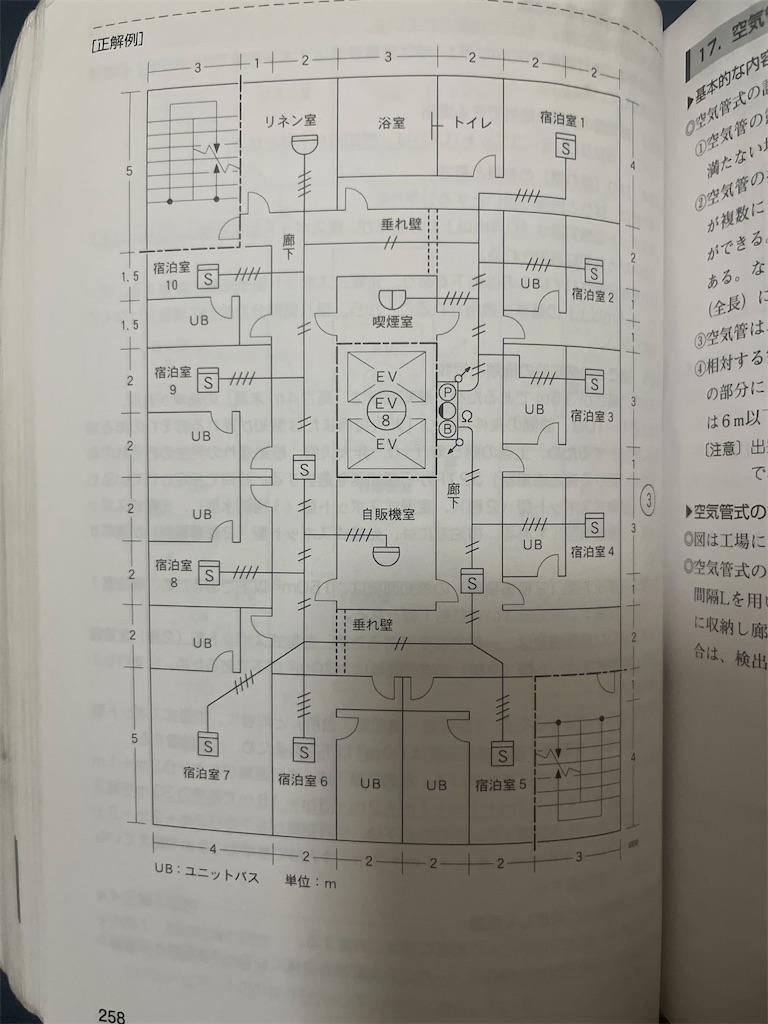

この記事では、消防設備士甲種4類（あわせて乙4にも共通しやすい）の実技試験対策として、鑑別（写真問題）で出やすい 工具・測定器・感知器・発信機の頻出ポイントを整理します。NLBR あわせて、製図（平面図・系統図）の勉強法も「やるべきこと」に絞ってまとめました。

※本記事は筆者の受験経験ベースのメモ的まとめです。年度や試験回で出題形式が変わる場合があります。最終確認は公式テキスト・過去問で行ってください。

結論：実技で点を取りやすい分野

消防設備士甲種4類の実技（鑑別・製図）は、やみくもに勉強するよりも「出やすい問題の型」を先に押さえるほうが、短期間でも点が伸びやすいです。とくに鑑別は写真＋記述の形式になりやすく、次のようなテーマは頻出になりがちです。

コツ：写真が出た瞬間に「名称」→「用途」まで1文で言える状態にすると強いです。暗記カード（単語帳）と過去問の往復が効きます。

工具類は「写真が出てきて、名称と用途を書け」という形で出やすいです。ここはテキストを読んで覚えれば得点しやすいので、最優先で固めるのがおすすめです。

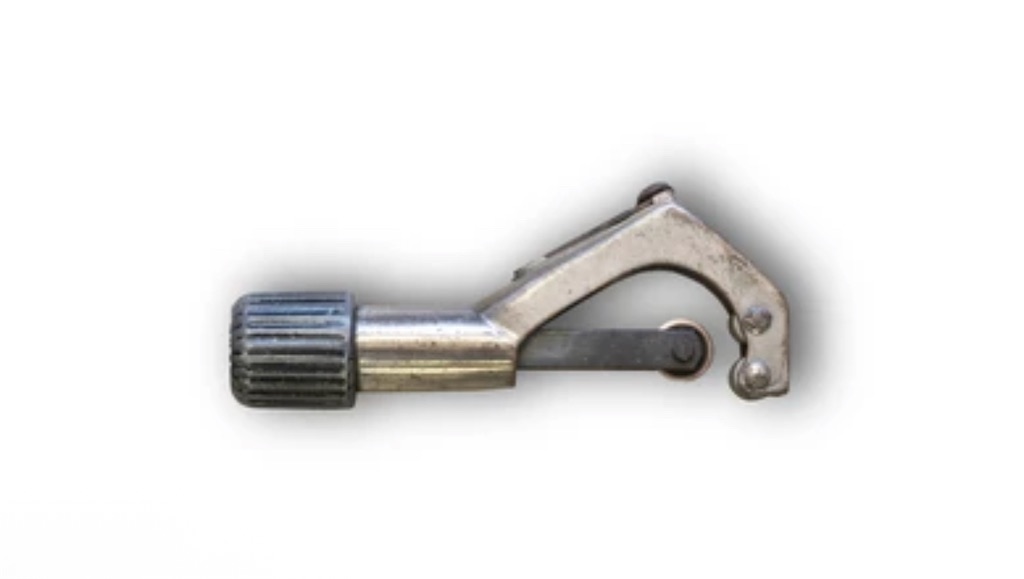

名称：パイプベンダー

用途：金属管を曲げる際に用いる（配管施工で使用）

名称：パイプカッター

用途：金属管を切断する

工具類は「覚えておいて損がない」どころか、覚えていればそのまま点になる分野です。ここでつまずくと、もったいない失点につながります。

※出題される工具は回によって差があるため、「写真で出たら答えられるか」という観点で、工具一覧を一周しておくのが安全です。

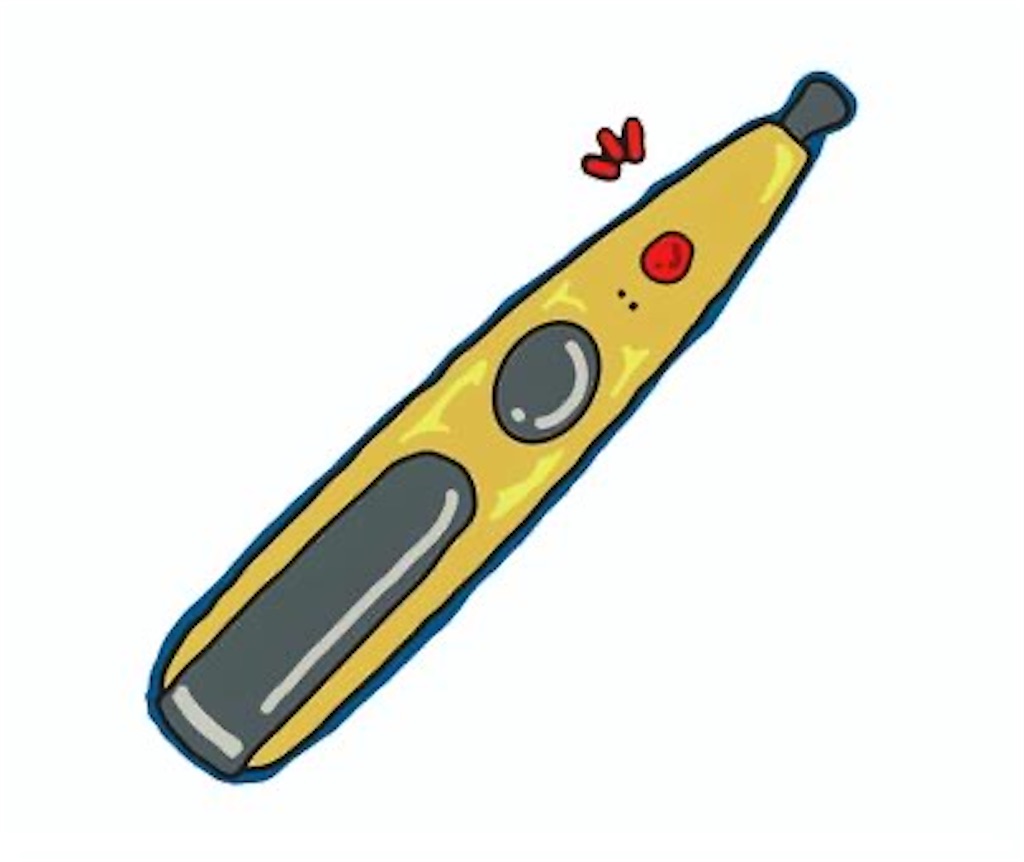

検電器も定番です。写真が提示されて「名称と用途を答えよ」と出題されやすく、暗記で対応できます。

名称	検電器
用途	回路の電圧の有無を確認（通電しているかを確認）

暗記ポイント：「検電器＝電圧の有無（活線確認）」をワンセットで覚える。迷ったら負けなので、ここは反射で書けるようにします。

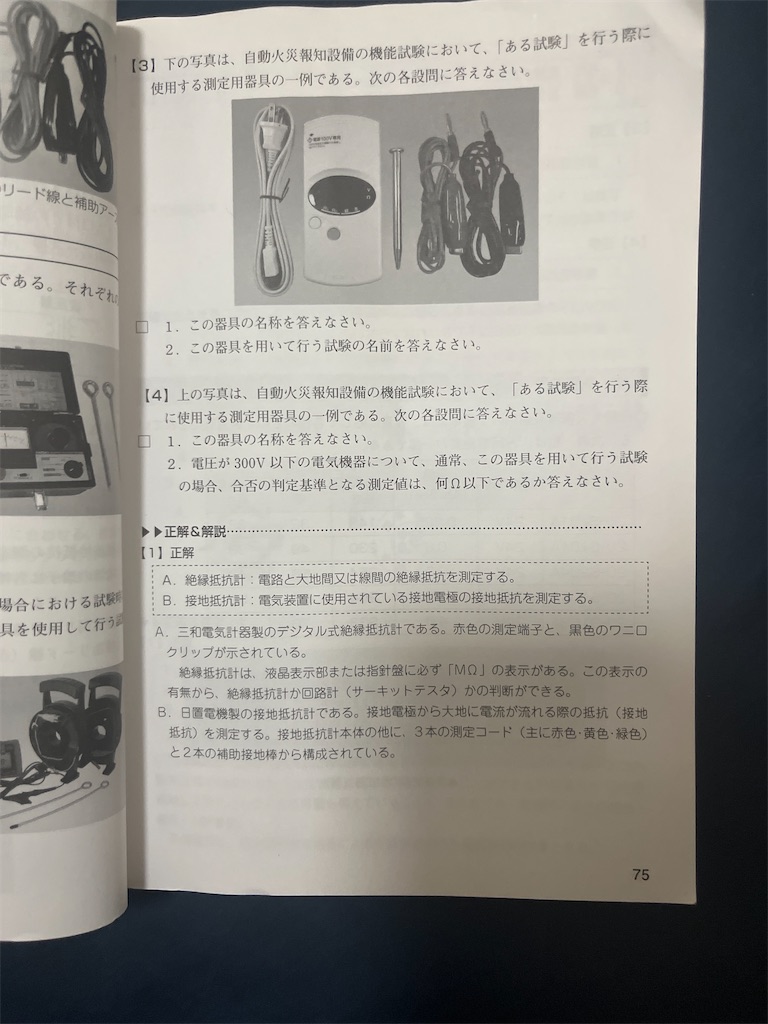

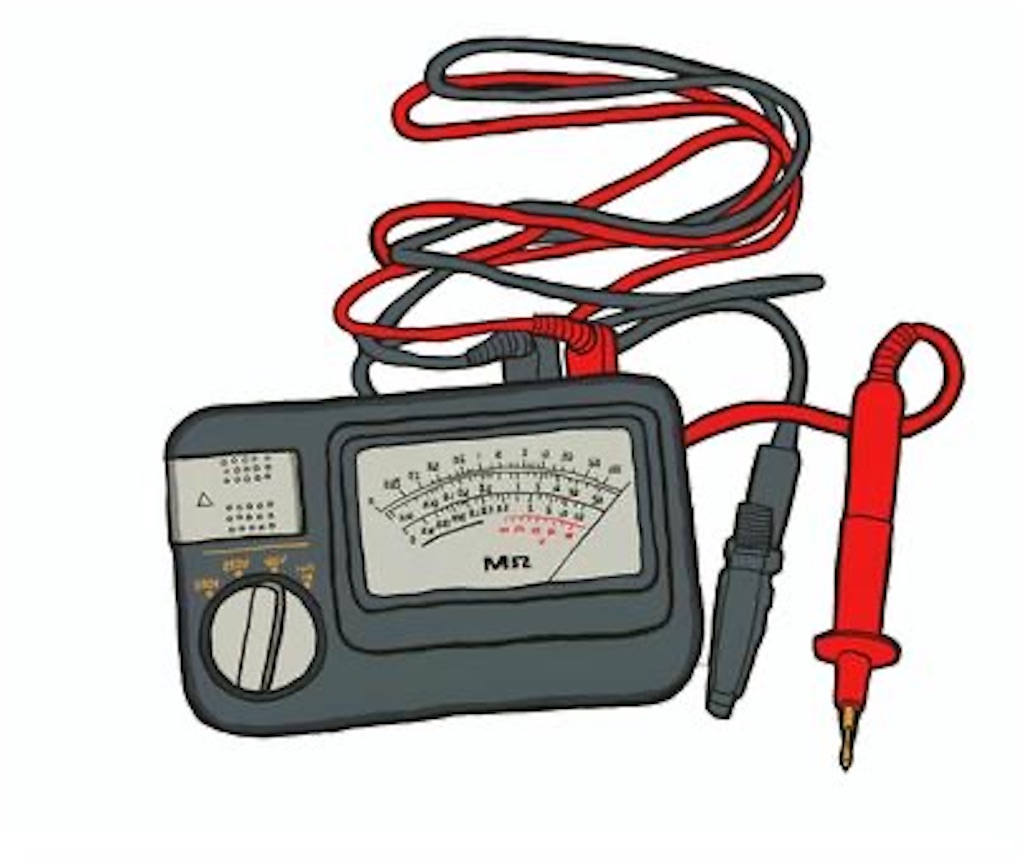

電気の測定機器（絶縁抵抗計など）も出題されやすい分野です。写真から名称を当てるだけでなく、用途や「何の試験に使うか」、さらに端子（リード線）の名称まで問われることがあります。

出題が「名称だけ」ならラッキーですが、記述問題は一段深く聞いてくることがあります。だからこそ、名称→用途→試験をセットで暗記しておくと安定します。

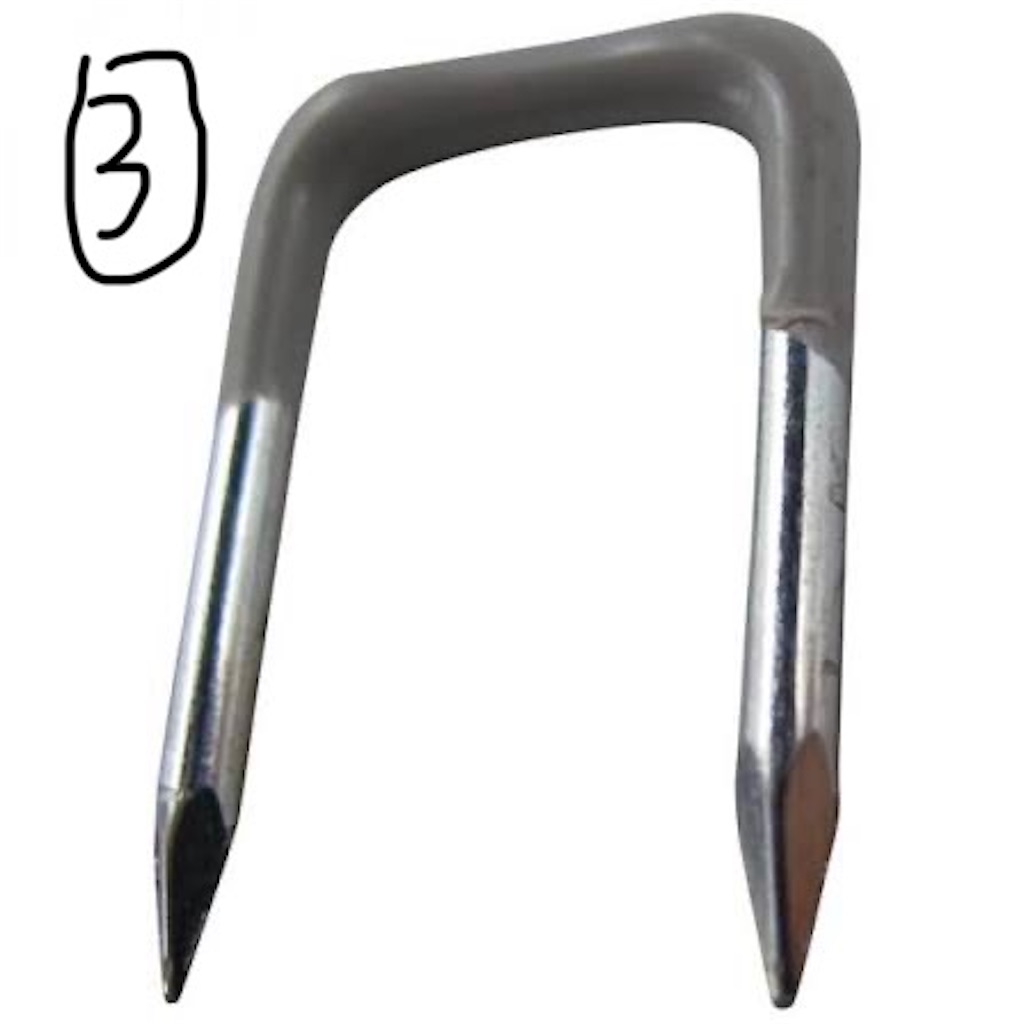

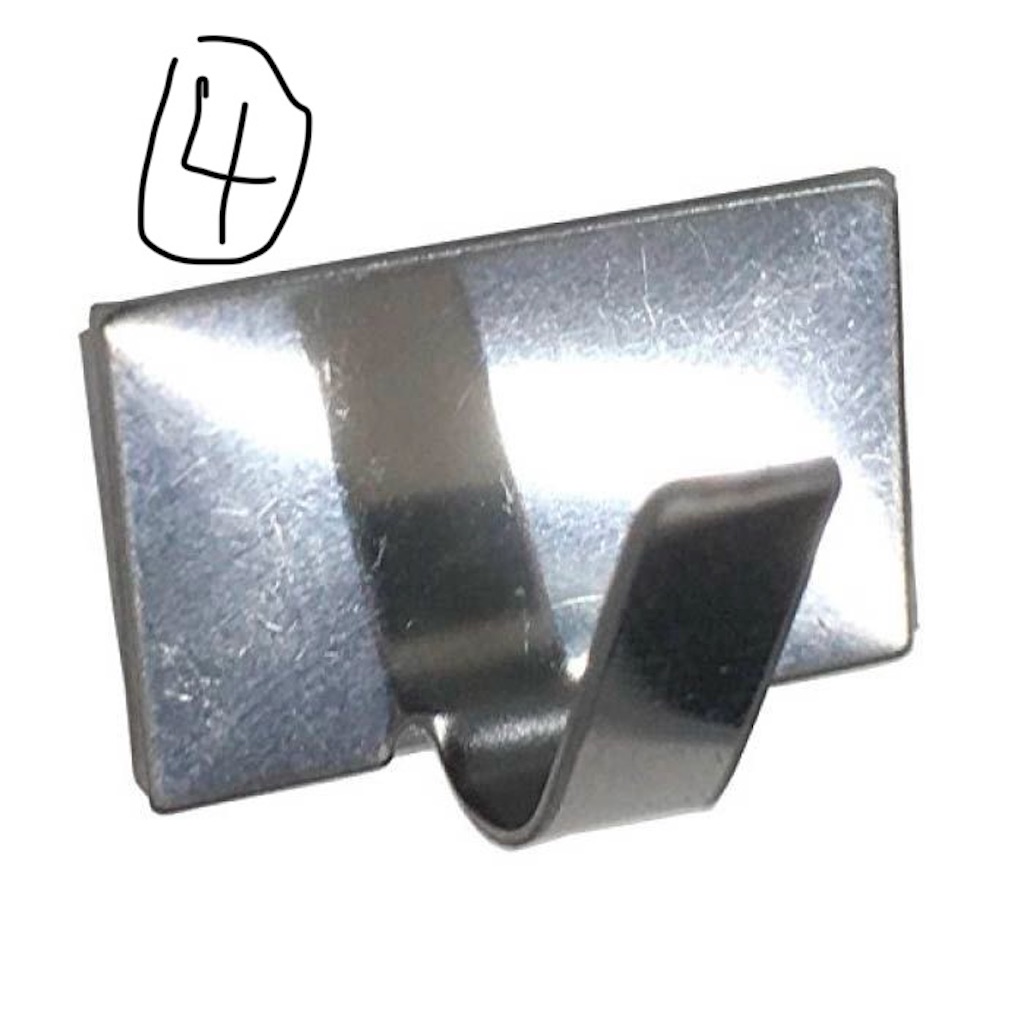

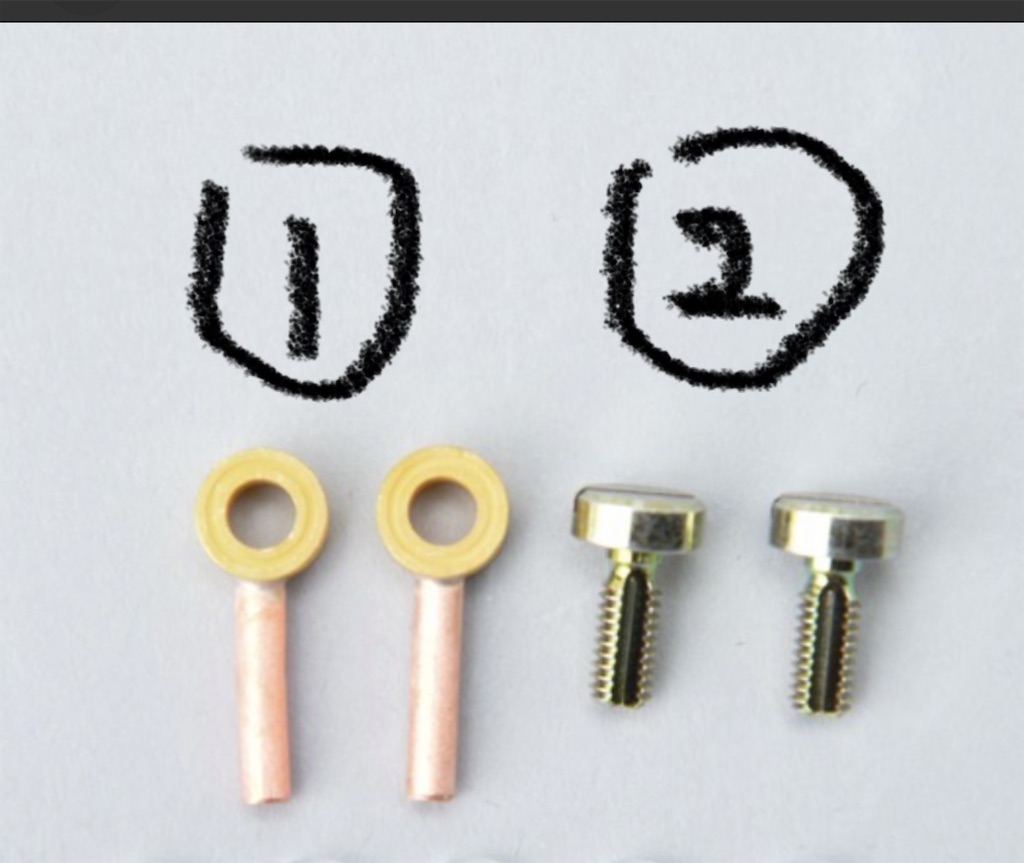

空気管（配管）まわりの部品も、写真で提示されて名称を答える形式になりがちです。試験回によっては「名称のみ」で済むこともありますが、念のため用途も軽く押さえておくと安心です。

実戦メモ：「名称だけで良かった」回もありますが、試験は年によって傾向が変わることがあります。用途まで1行で言えると、どんな聞かれ方でも対応しやすいです。

熱感知器は「写真が2つ並んでいて、それぞれに該当する用途（説明）を選べ」といった形式で出ることがあります。ここは単語暗記だけでなく、動作原理の違いを文章で説明できるようにしておくと強いです。

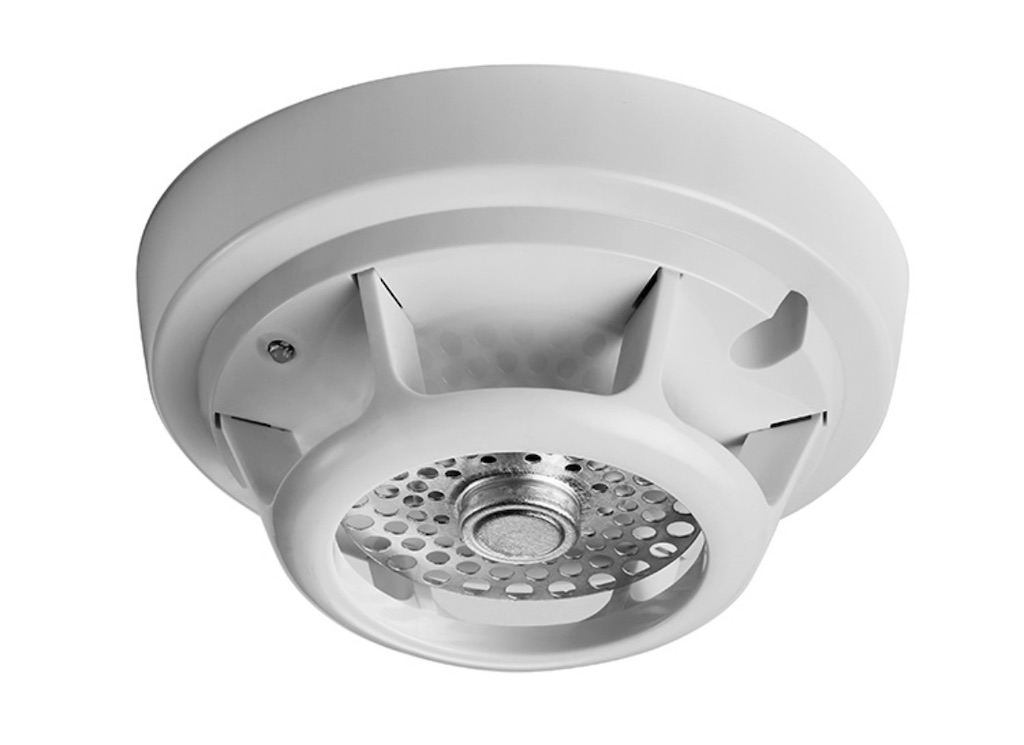

ポイント：周囲の温度が一定以上になると、バイメタルが反転して接点を閉じる。

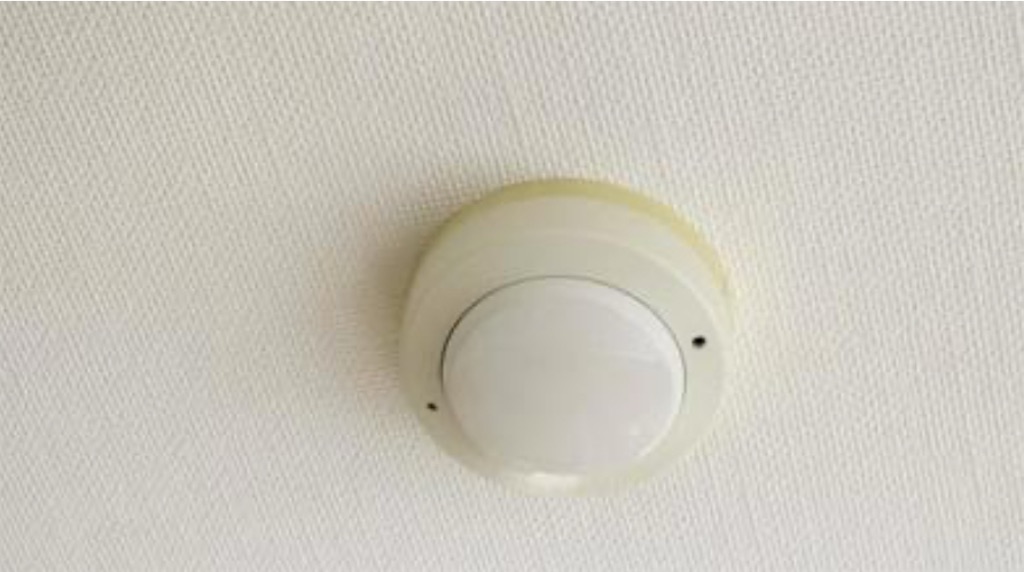

ポイント：周囲の温度上昇率が一定以上になると、空気室内の空気が膨張してダイヤフラムを押し上げ、接点を閉じる。

種類	トリガー	覚え方（短い言い換え）
定温式スポット型	一定温度	「温度そのもの」で動く
差動式スポット型	温度上昇率	「上がり方（上昇の速さ）」で動く

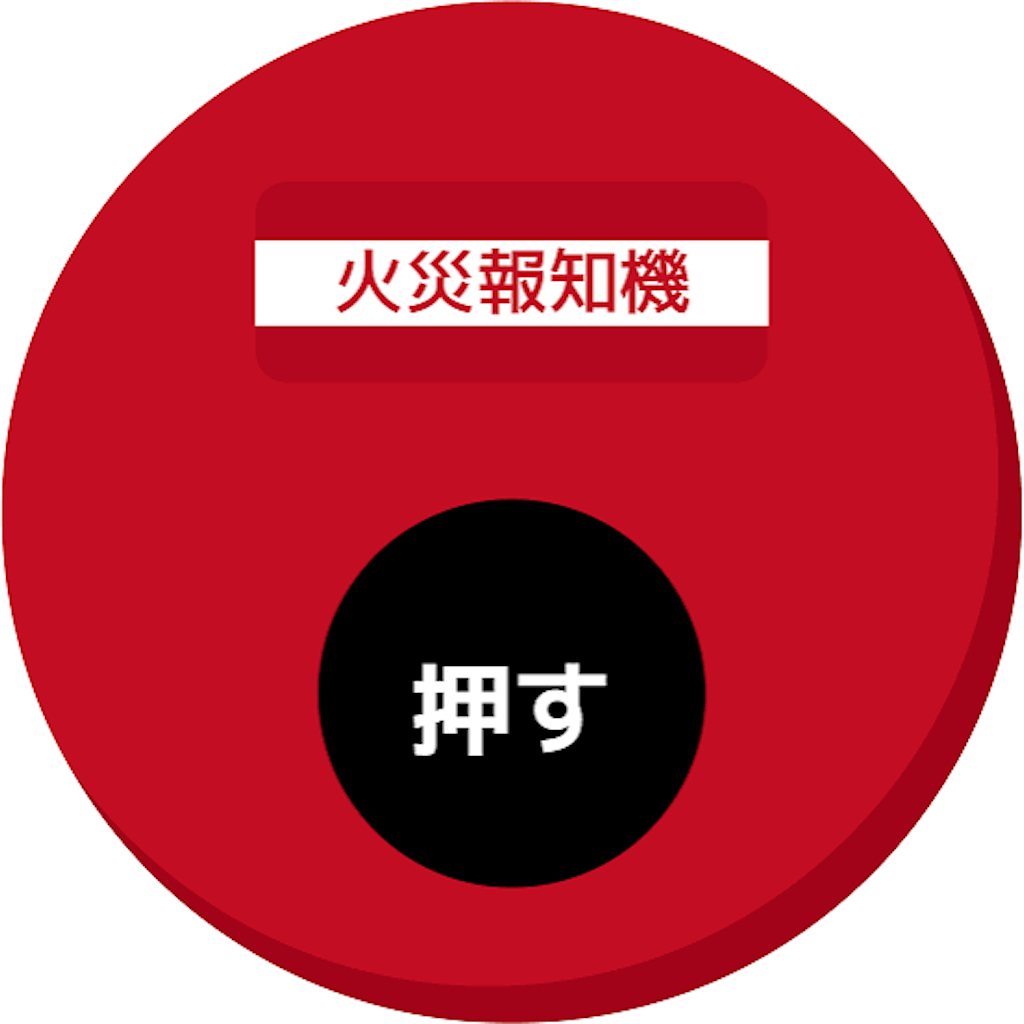

発信機は「写真を見て名称を答えよ」という出題がありえます。加えて、 誤発報したときの対処を複数答えさせる問題も出ることがあります。

答え（名称）	P型1級発信機
誤発報した時の対処（例：2つ）	発信機のボタンを定位置に戻す火災受信機の復旧ボタンを押す

※復旧手順の表現は、問題文の求め方に合わせて簡潔に書けるように練習しておくと安心です。
