ビルメンテナンス（設備管理）の仕事をしていると、設備故障だと思っていたら意外な原因が見つかることがあります。
今回は、実際に私が対応した「看板灯がスケジュール通り点灯しない」というトラブル事例を紹介します。
原因はタイムスイッチの故障ではなく、50Hz・60Hzの周波数設定ミスでした。同じようなトラブルで困っている方の参考になれば幸いです。
目次
- 看板灯設置工事が行われた
- オーナーから「看板灯が点灯しない」と連絡
- 現場で電圧測定を実施（まず電源確認）
- TB17Nタイムスイッチの異常を発見
- 原因は50Hz設定だった（西日本は60Hz）
- 修正後も17時に点灯しない？（機械式の誤差）
- 周波数設定を間違えるとどうなるのか
- 今回学んだこと（再発防止チェック）
- 関連記事（あわせて読みたい）
看板灯設置工事が行われた
ある日、ビルオーナーより屋上へ看板灯を設置したいという話がありました。
工事にあたり、電気主任技術者と施工業者が電源をどこから取るか打ち合わせを行い、無事に看板灯の設置工事は完了しました。
私自身も「これで問題なく運用できるだろう」と思っていました。
ところが工事完了後、思わぬトラブルが発生します。
オーナーから「看板灯が点灯しない」と連絡
ある日の夕方、オーナーから電話が入りました。
看板灯が点いていないみたいです。
電話を受けたのは私でした。急いで現場へ向かい状況確認を行うことになりました。
今回の設定は以下のようになっていました。
- 17:00 点灯
- 22:00 消灯
17時になれば看板灯が点灯する予定でしたが、実際には点灯していませんでした。
現場で電圧測定を実施（まず電源確認）
まず最初に確認したのは電源です。ボックス内にタイムスイッチが設置されていたため、テスターを使用して測定しました。
結果は100V正常。ブレーカーも異常なし。つまり電源側には問題が無さそうでした。
設備管理では「まず電源確認」が基本です。故障だと思っていても、実際には停電やブレーカー遮断が原因ということもあります。
TB17Nタイムスイッチの異常を発見
次にタイムスイッチ本体を確認しました。設置されていた機種はTB17Nシリーズです。

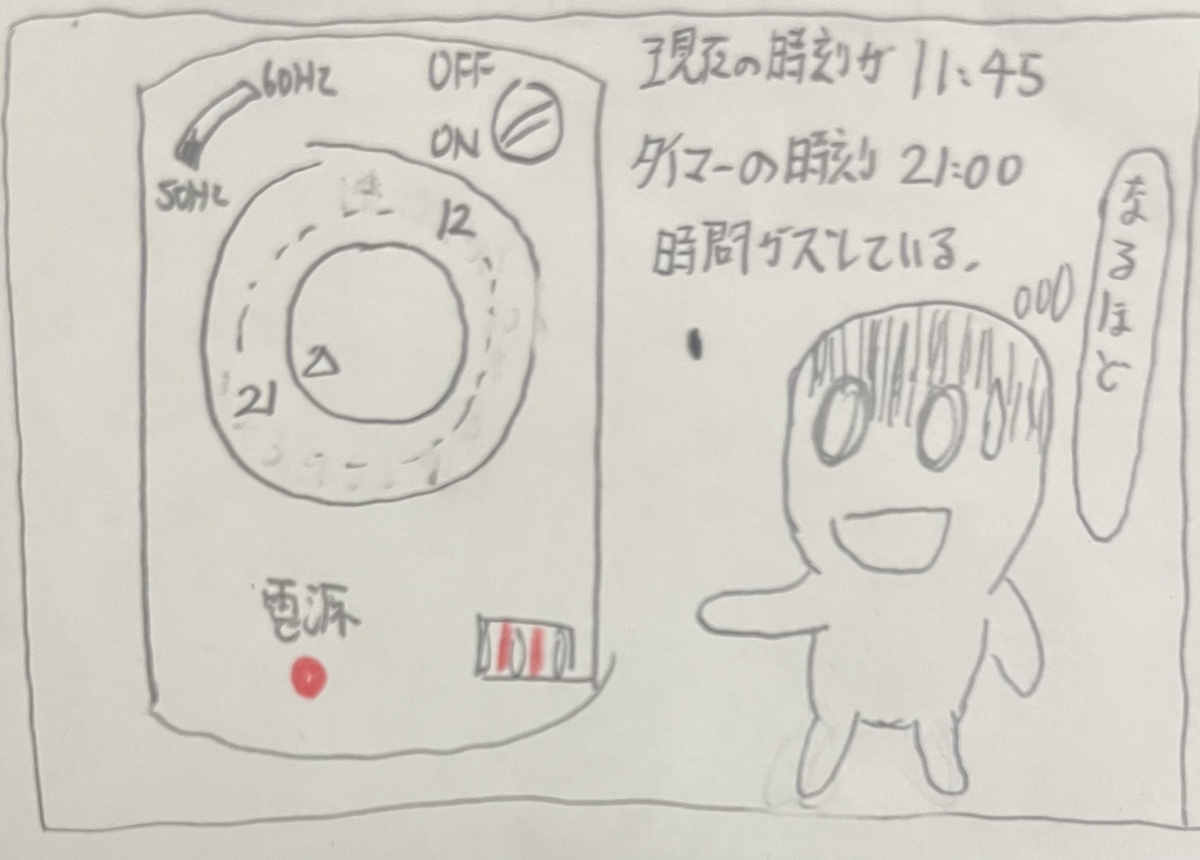

そこで気付いたのが、本体の時刻表示が大きく狂っていたことでした。
タイムスイッチが故障しているのではないか？
最初はそう思いましたが、詳しく確認すると別の原因が見えてきました。
原因は50Hz設定だった（西日本は60Hz）
調査の結果、施工業者がタイムスイッチを50Hz設定にしていたことが判明しました。

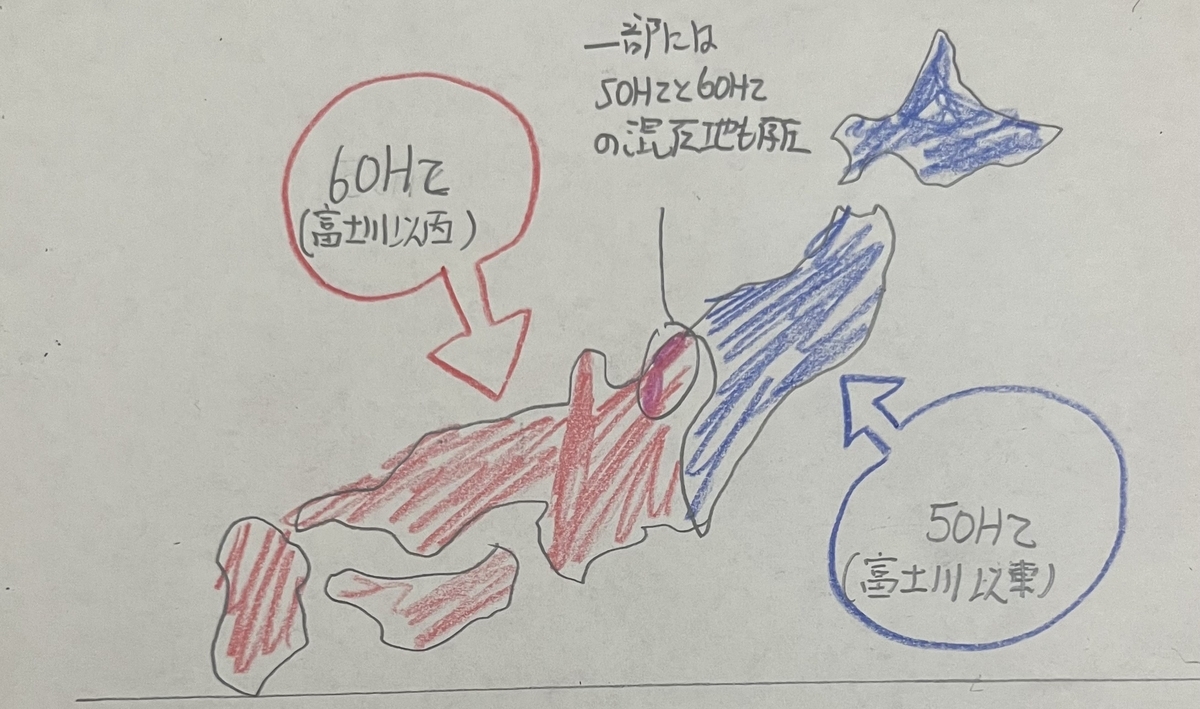

しかし現場は西日本です。西日本の多くの地域では60Hzが使用されています。

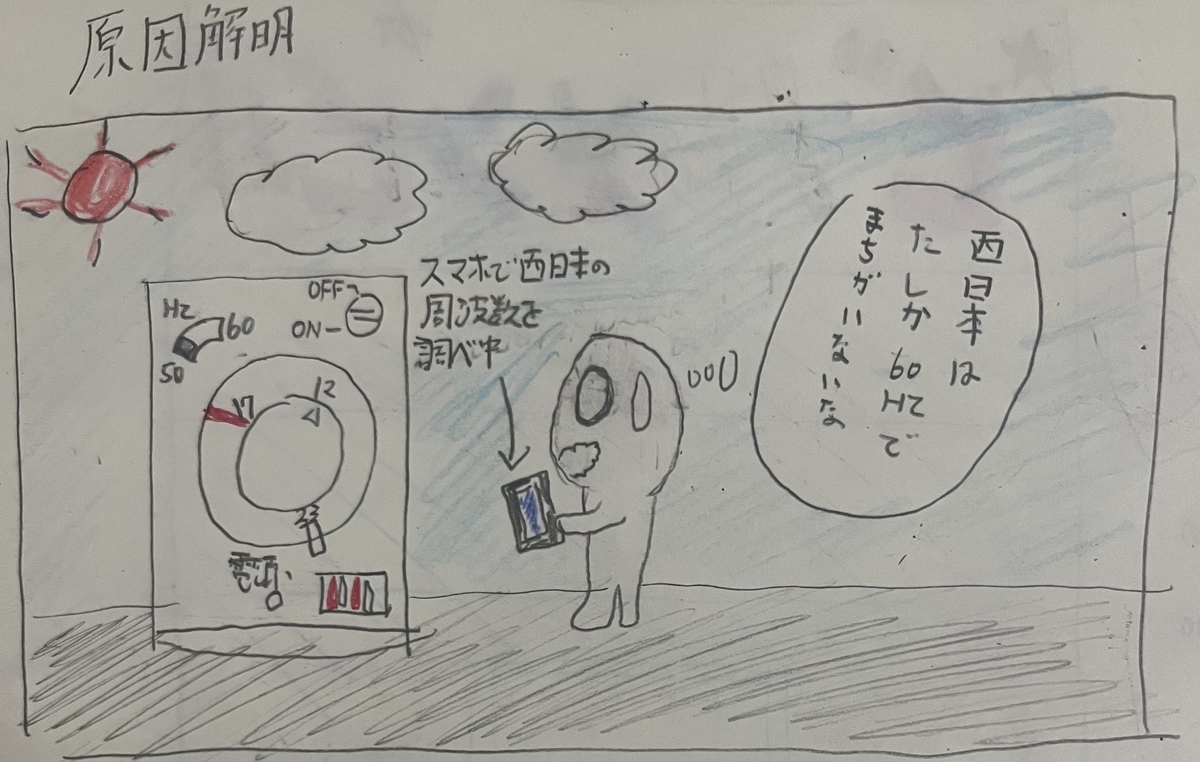

私は念のためスマートフォンでも周波数を確認しました。やはり60Hz地域です。
そこでタイムスイッチの設定を60Hzへ変更し、正しい時刻へ合わせました。
これで解決したと思ったのですが、まだ終わりではありませんでした。
修正後も17時に点灯しない？（機械式の誤差）
周波数設定を修正した後、17時の点灯確認を行いました。
ところが17時になっても看板灯は点灯しません。正直かなり焦りました。「まだ別の不具合があるのではないか」と考えたからです。
しかししばらく様子を見ると、約15分後に無事点灯しました。
TB17Nシリーズはデジタル式ではなく機械式タイマーです。そのため細かな時刻調整が難しく、設定位置によって多少の誤差が発生することがあります。
最終的にオーナーへ説明したところ、
日が沈む頃までに点灯していれば問題ありません。
とのことで了承をいただくことができました。
周波数設定を間違えるとどうなるのか
TB17Nシリーズのような交流モーター式タイムスイッチは、商用電源の周波数を利用して時計を動かしています。
そのため50Hz・60Hz設定を間違えると時計の進み方が変わります。
結果として、次のようなトラブルが起きます。
- 設定時刻に点灯しない
- 設定時刻に消灯しない
- 時計がどんどん狂う
設備管理をしているとタイムスイッチ故障を疑いがちですが、まず周波数設定を確認することも重要だと感じました。
今回学んだこと（再発防止チェック）
今回のトラブル対応で学んだことは、設備の故障を決めつけないことです。
電圧測定を行い、タイムスイッチを確認し、原因を一つずつ潰していくことで問題を解決できました。
またTB17Nシリーズのような交流モーター式タイムスイッチでは、50Hz・60Hz設定が非常に重要です。
もし看板灯や外灯がスケジュール通り動作しない場合は、次を実施してみてください。
- 電源電圧確認
- タイムスイッチ設定確認
- 周波数設定確認（50Hz/60Hz）
今回の経験は、私自身にとっても非常に勉強になったトラブル事例でした。
よくある質問（FAQ）
TB17Nタイムスイッチの時間がずれる原因は？
50Hz・60Hz設定の間違い、時刻設定ミス、経年劣化などが考えられます。
西日本なのに50Hz設定のまま使用するとどうなりますか？
時計の進み方に影響し、設定した時刻に点灯・消灯しなくなる場合があります。
看板灯が点灯しない場合は何を確認すれば良いですか？
電源電圧、ブレーカー、タイムスイッチ設定、周波数設定を確認します。
